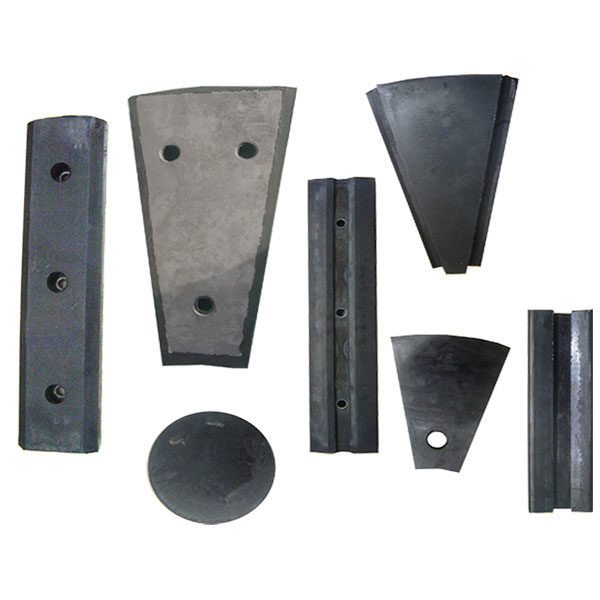

آستری لاستیکی آسیاب (لاینینگ بالمیل)
معرفی کوتاه
مزایای استفاده از آستر لاستیکی آسیاب
- کاهش هزینه‌های نگهداری
- طول عمر بالا و مقاوم در برابر سایش
- سبک‌تر و ایمن‌تر از آسترهای فلزی
- کاهش صدای آسیاب و ارتعاش
- کاهش مصرف انرژی
- افزایش راندمان کاری و کاهش توقف خط تولید
- نصب آسان و سریع
- سازگار با محیط زیست

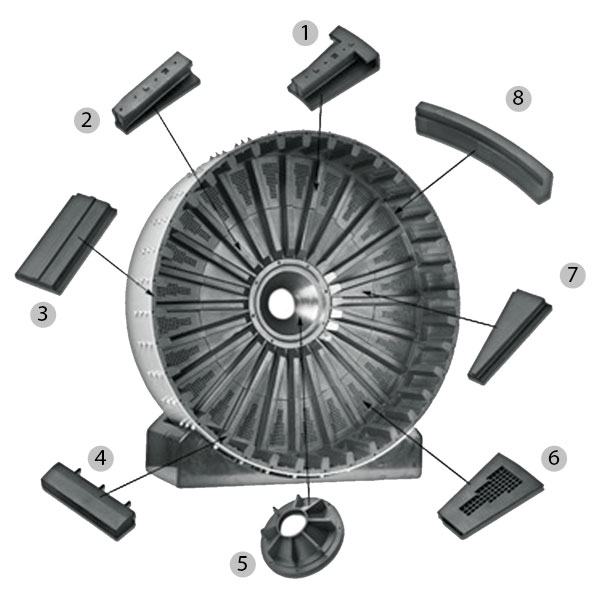

اجزای تشکیل‌دهنده آستر لاستیکی آسیاب
- Outer Pulp Lifter ( لیفتر بیرونی )
- Inner Pulp Lifter ( لیفتر داخلی )
- Shell Plate ( شل پلیت )
- Shell Lifter Bar ( لیفتر بار )
- Discharge Cone ( مخروط تخلیه )
- Grate Plate ( صفحه مشبک )
- Head Plate ( هدپلیت )
- Filler Ring ( فیلر رینگ )
۱. لیفتر بیرونی (Outer Pulp Lifter): وظیفه انتقال مواد به سمت خروجی آسیاب را دارد و نقش مهمی در تخلیه مواد ایفا می‌کند.
۲. لیفتر داخلی (Inner Pulp Lifter): باعث جابه‌جایی مواد درون محفظه آسیاب شده و به بهبود راندمان کمک می‌کند.
۳. شل پلیت (Shell Plate): بدنه داخلی آسیاب را در برابر ضربه و سایش محافظت می‌کند.
۴. لیفتر بار (Shell Lifter Bar): برای بالا بردن گلوله‌ها و مواد و ایجاد حرکت چرخشی مناسب استفاده می‌شود.
۵. مخروط تخلیه (Discharge Cone): محل هدایت مواد به بیرون از آسیاب.
۶. صفحه مشبک (Grate Plate): امکان عبور مواد خرد شده را فراهم می‌کند و اندازه ذرات خروجی را کنترل می‌کند.
۷. هدپلیت (Head Plate): از بخش ابتدایی و انتهایی آسیاب محافظت می‌کند.
۸. فیلر رینگ (Filler Ring): به‌عنوان قطعه کمکی برای تکمیل چیدمان آسترها استفاده می‌شود.

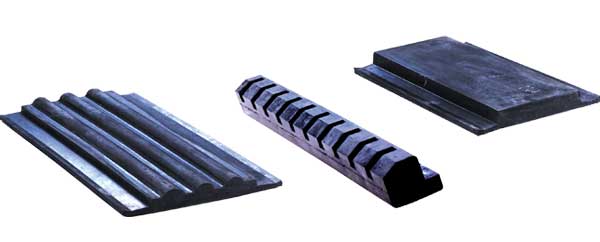

انواع لاینینگ‌های لاستیکی آسیاب
- لاینینگ موج‌دار (Wave Liner): مناسب برای خردایش درشت و ایجاد حرکت بهتر گلوله‌ها.
- لاینینگ سگمنت (Segment Liner): برای شرایطی که نیاز به انعطاف در طراحی و تعویض آسان‌تر وجود دارد.
- شل پلیت (Shell Plate): پوشش‌دهنده جداره داخلی آسیاب.
- هد پلیت (Head Plate): محافظت از قسمت ابتدایی و انتهایی آسیاب.
مشخصات فنی آسترهای لاستیکی آسیاب
خواص مکانیکی لاستیک مقاوم به سایش
|
Shore A |
۶۰±۵ |
hardness |
|
N/mm2 |
≤۱۵ |
Tensile Strength |
|
% |
≤۴۰۰ |
Elongation at break |
|
N/mm |
≤۱۰ |
Tear Resistance |
|
mm3 |
≥۸۰ |
Abrasion Resistance |
ابعاد قطعات تولیدی
لیفتربار
طول(mm): از ۱۰۰ تا ۱۵۰۰
عرض(mm): از ۱۴۰ تا ۲۱۰
ضخامت(mm): از ۲۰ تا ۷۰
توضیحات:
قالب درتمام ابعادقابل تنظیم (کاهش وافزایش )است .
شل پلیت
طول(mm): از ۲۰۰ تا ۱۵۰۰
عرض(mm): از ۱۰۰ تا ۴۳۰
ضخامت(mm): از ۴۰ تا ۱۱۰
توضیحات:
قالب درتمام ابعادقالب قابل تنظیم (کاهش وافزایش )است .
هد پلیت
طول(mm): از ۴۰۰ تا ۱۱۰۰
عرض(mm): از ۲۰۰ تا ۸۰۰
ضخامت(mm): از ۴۰تا ۷۰
توضیحات:
اشکال هندسی مختلف دارد .
زیگمنت
طول(mm): از ۱۳۲۰ تا ۱۵۰۰
عرض(mm): از ۱۱۰ تا ۱۴۰
ضخامت(mm): از ۷۰ تا ۱۱۰
توضیحات:
اشکال هندسی مختلف دارد .
کاربرد آستر لاستیکی آسیاب در صنایع مختلف
- صنایع معدنی (مس، سرب و روی، طلا)
- صنعت سیمان
- کاشی و سرامیک
- چینی بهداشتی
- کشتیرانی و صنایع فلزی
سفارش و مشاوره تخصصی
برای دریافت مشاوره رایگان و سفارش آستر لاستیکی آسیاب (رابر لاینر) متناسب با صنعت خود، همین حالا با کارشناسان ما تماس بگیرید.
