فندر دریایی (ضربه گیر اسکله)
معرفی کوتاه
فندر دریایی چیست و چرا برای عملیات بندری حیاتی است؟

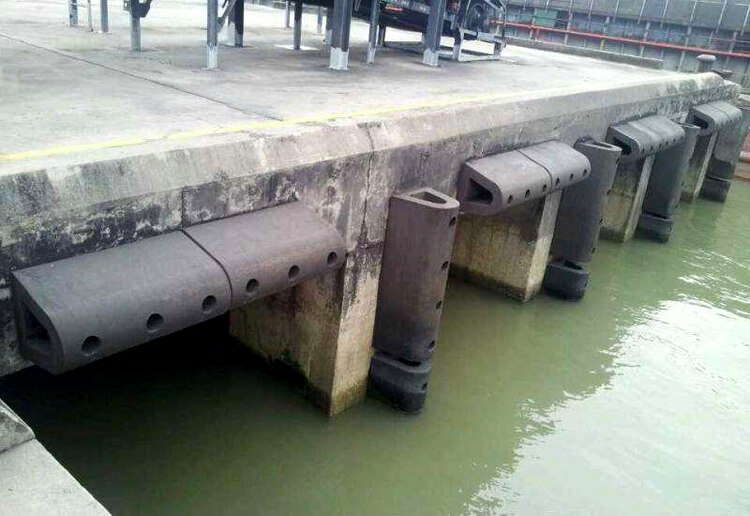

فندر دریایی یک جزء محافظ الاستیکی است که در طول نوار پهلوگیری اسکله‌ها، موج‌شکن‌ها، و سازه‌های دریایی نصب می‌شود. در زمان پهلوگیری، کشتی با سرعت نسبی کمی به اسکله برخورد می‌کند، اما به دلیل جرم بسیار زیاد شناور، این برخورد انرژی جنبشی (Kinetic Energy) قابل توجهی را آزاد می‌کند.
وظیفه اصلی ضربه گیر اسکله (Fender) این است که:
- جذب انرژی (Energy Absorption): جذب حداکثری انرژی جنبشی برخورد و تبدیل آن به انرژی کرنش (Strain Energy) در ساختار لاستیکی.
- کاهش نیروی واکنش (Reaction Force): به حداقل رساندن نیرویی که به دیواره اسکله و بدنه کشتی وارد می‌شود تا از آسیب ساختاری جلوگیری شود.
- توزیع فشار (Pressure Distribution): توزیع فشار وارده از طریق سطح تماس فندر به یک منطقه بزرگتر روی بدنه کشتی و سازه.
بدون فندر دریایی مناسب، هر عملیات پهلوگیری منجر به آسیب‌های جدی و پرهزینه به سازه بتنی یا فولادی اسکله و بدنه کشتی‌ها خواهد شد.
ماده اولیه و مزایای الاستومرها در تولید فندر
تمامی محصولات تولیدی بسپار لرستان از الاستومرها با کیفیت بالا تولید می‌شوند، که برای محیط‌های دریایی کاملاً بهینه شده‌اند.
جنس مواد: عمدتاً از لاستیک طبیعی (NR) یا ترکیبات تخصصی SBR/NR برای دستیابی به بهترین خواص جذب انرژی و مقاومت استفاده می‌شود.
مزایای کلیدی لاستیک در محیط دریایی:
- مقاومت در برابر آب شور و خوردگی: لاستیک در برابر آب شور دریا، میکروارگانیسم‌ها، و فرآیندهای خوردگی شیمیایی که سازه‌های فلزی را تهدید می‌کند، مقاوم است.
- انعطاف‌پذیری دمایی: حفظ عملکرد موثر در برابر تغییرات شدید دمایی محیط‌های بندری.
- دوام و عمر طولانی: طول عمر بالای لاستیک با حداقل نیاز به نگهداری و تعمیر.
انواع متداول فندرهای لاستیکی و کاربرد آنها
فندرهای دریایی در اشکال هندسی مختلف تولید می‌شوند که هر کدام برای جذب مقادیر مشخصی از انرژی و انواع خاصی از اسکله‌ها مناسب هستند:
فندر سلولی (Cell Fender)
ویژگی: دارای ساختار توخالی و شکل هندسی خاص (شبیه سلول).
کاربرد: از نظر جذب انرژی، کارآمدترین نوع فندر است. برای پایانه‌های بزرگ نفتی، کانتینری و اسکله‌هایی که میزبان کشتی‌های عظیم (VLCCs, Post-Panamax) هستند، ایده‌آل است. معمولاً همراه با یک پنل و روکش پلی‌اتیلن (UHMW-PE) برای کاهش اصطکاک استفاده می‌شود.

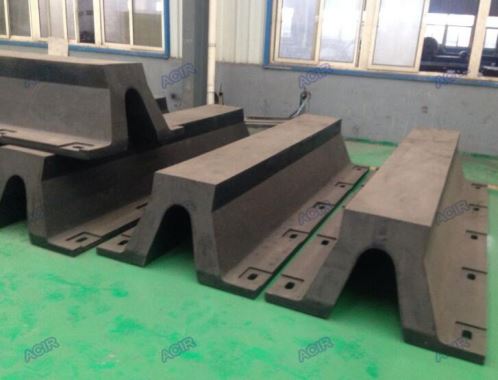

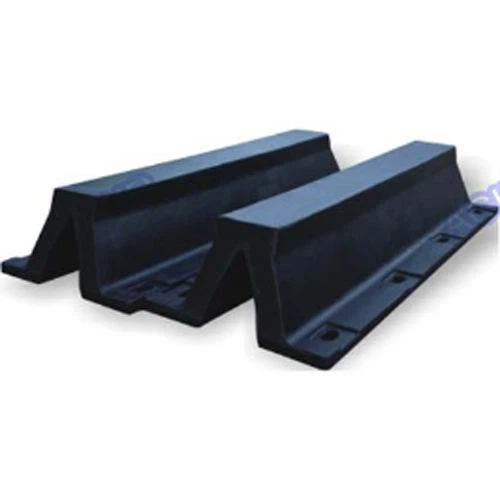

فندر قوسی (Arch Fender)
ویژگی: مقطعی شبیه کمان یا حرف V دارد.
کاربرد: به دلیل سادگی طراحی، نصب آسان و قیمت مقرون به صرفه، بسیار متداول است. برای اسکله‌های عمومی، پایه‌های پل‌ها و اسکله‌های ماهیگیری که نیاز به جذب انرژی متوسط دارند، مناسب است.
فندر استوانه‌ای (Cylindrical Fender)
ویژگی: ساده‌ترین شکل فندر به صورت لوله یا استوانه.
کاربرد: قابلیت نصب به صورت افقی یا عمودی. برای قایق‌های کوچک، کشتی‌های یدک‌کش، و اسکله‌هایی با تغییرات شدید سطح آب (جزر و مد بالا) که نیاز به انعطاف‌پذیری در محل تماس دارند، استفاده می‌شود.

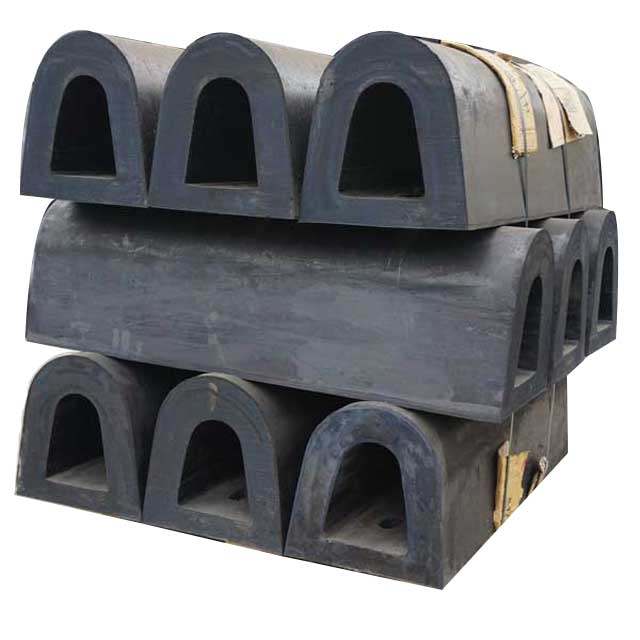

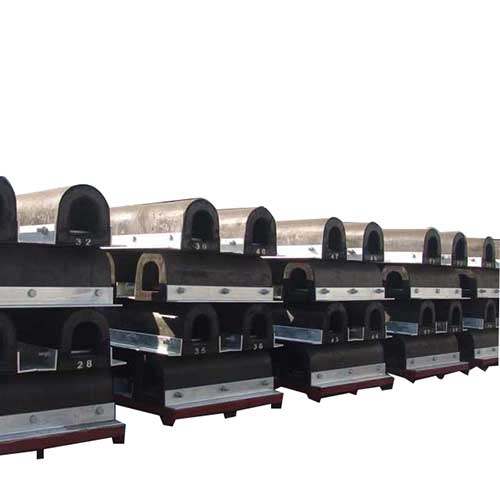

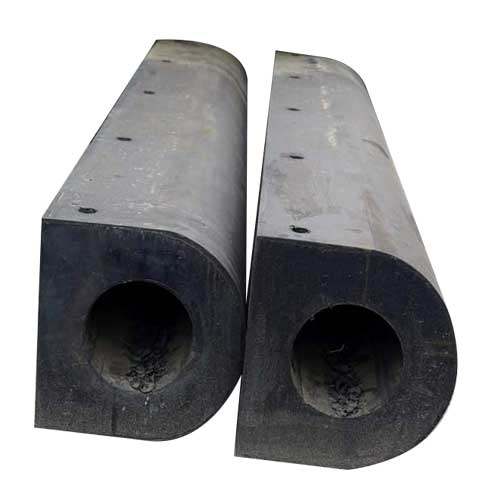

فندر D شکل (D-Type Fender)
ویژگی: مقطعی شبیه حرف D دارد.
کاربرد: با نصب ساده و تماس یکپارچه با دیواره اسکله، برای قایق‌ها، لنج‌ها و اسکله‌های با ترافیک متوسط مناسب است.
معیارهای انتخاب فندر مناسب (محاسبات مهندسی)
انتخاب فندر مناسب یک تصمیم صرفاً ظاهری نیست، بلکه یک محاسبه دقیق مهندسی است. طراحان باید چهار پارامتر کلیدی را در نظر بگیرند:
- انرژی جنبشی مورد نیاز برای جذب (E): تابعی از جابجایی کشتی، سرعت پهلوگیری، زاویه برخورد و اثر جرم هیدرودینامیکی آب. (E \propto Mass \times Velocity^2)
- نیروی واکنش (R): حداکثر نیرویی که فندر به سازه اسکله و کشتی وارد می‌کند.
- تغییر شکل مجاز (D): حداکثر میزان فشردگی فندر که ایمنی آن را به خطر نیندازد.
- فشار سطحی (Pressure): فشاری که فندر به بدنه کشتی وارد می‌کند (باید کمتر از فشار مجاز بدنه کشتی باشد).
تیم مهندسی بسپار لرستان می‌تواند با ارائه منحنی‌های E-R (انرژی جذب شده در مقابل نیروی واکنش) به شما در انتخاب بهینه‌ترین فندر برای هر نوع عملیات بندری کمک کند.
