بالشتک‌های زیر سری پل (نئوپرن)
معرفی کوتاه
بالشتک الاستومری چیست؟

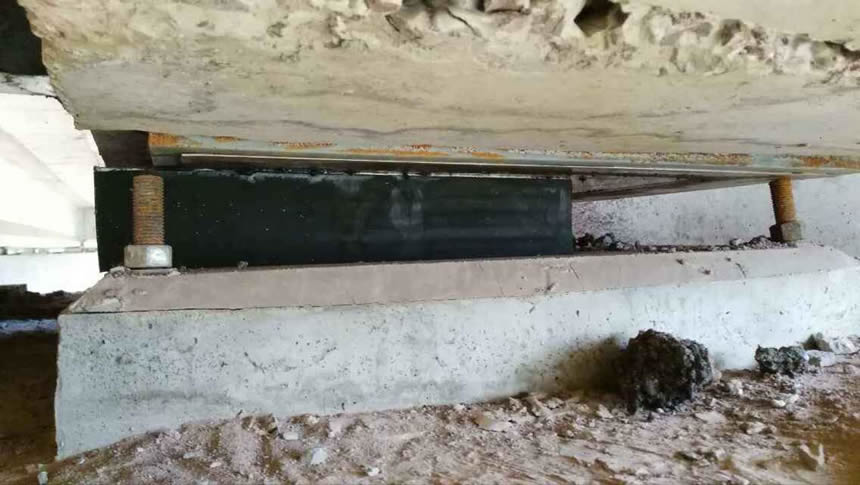

بالشتک الاستومری (Elastomeric Bearing Pad) یا نئوپرن، قلب سیستم تکیه‌گاهی پل‌های مدرن است. این قطعات از جنس لاستیک، با هدف ایجاد یک اتصال انعطاف‌پذیر و مفصلی بین دو المان سازه‌ای طراحی شده‌اند. برخلاف تکیه‌گاه‌های فلزی سنتی که نیاز به نگهداری مکرر داشتند، بالشتک‌های نئوپرن به دلیل ساختار لاستیکی و مقاوم خود، راه‌حلی بدون نیاز به تعمیر و نگهداری (Maintenance-Free) و اقتصادی هستند.
چرا بالشتک‌های لاستیکی ضروری هستند؟
- مدیریت حرکت حرارتی: لاستیک نئوپرن به پل اجازه می‌دهد که در اثر تغییرات دمایی (سرما و گرما) منقبض و منبسط شود، بدون اینکه نیروهای تنش‌زا به پایه‌ها منتقل شود.
- جذب انرژی لرزه‌ای: خاصیت میرایی (Damping) الاستومر، بخشی از ارتعاشات و ضربه‌های ناشی از ترافیک سنگین و لرزش‌های زمین را جذب و دفع می‌کند.
- تسهیل دوران: بالشتک‌های لاستیکی با تغییر شکل خود، دوران‌های جزئی عرشه (ناشی از خمش تیرها تحت بار) را به آسانی در خود جای می‌دهند و از انتقال لنگر به پایه‌ها جلوگیری می‌کنند.
ساختار تخصصی و انواع بالشتک‌های لاستیکی (لاستیک مسلح)
تمامی محصولات تولیدی ما بر پایه الاستومرها (لاستیک) هستند، اما ساختار داخلی آنها برای تحمل بارهای متفاوت، تغییر می‌کند:
بالشتک‌های ساده (Plain Elastomeric Pads)
این نوع ساده‌ترین فرم است و از یک قطعه یکپارچه لاستیک طبیعی (NR) یا مصنوعی (CR/Neoprene) ساخته می‌شود. این بالشتک‌ها برای سازه‌های کوچک‌تر یا بارهای عمودی کم استفاده می‌شوند و جابجایی محدودی را فراهم می‌کنند.

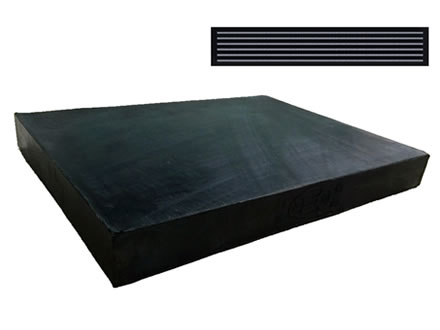

بالشتک‌های مسلح یا ورقه ورقه (Laminated Elastomeric Bearings)
این نوع پرکاربردترین محصول در پروژه‌های پل‌سازی است و به دلیل مقاومت فوق‌العاده در برابر بارهای عمودی، ترجیح داده می‌شود.

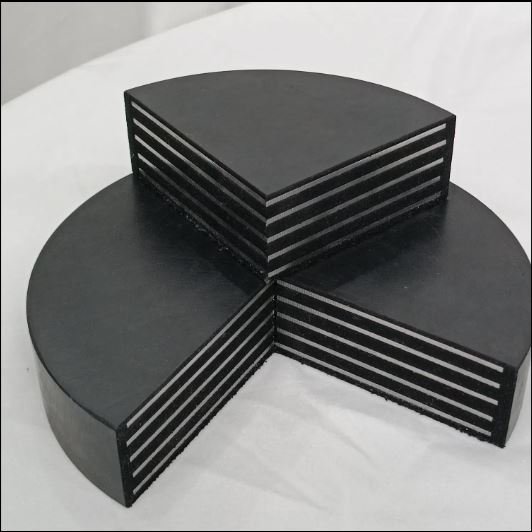

ساختار داخلی: از لایه‌های متناوب الاستومر و ورق‌های نازک فولادی (Steel Shims) تشکیل شده است.
فرآیند تولید: لایه‌های الاستومر و فولاد در فرآیند حرارت و فشار بالا (ولکانیزاسیون) به صورت یکپارچه به هم چسبانده می‌شوند. این پیوند دائمی، ظرفیت تحمل بار عمودی را به شدت افزایش می‌دهد، در حالی که ضخامت کلی لاستیک، امکان جابجایی برشی را حفظ می‌کند.
بالشتک‌های هسته سربی (Lead Rubber Bearings - LRB)
این محصولات تخصصی، در دسته جداگرهای لرزه‌ای قرار می‌گیرند. همانطور که از نامش پیداست، یک هسته استوانه‌ای از جنس سرب خالص در مرکز لایه‌های لاستیکی مسلح تعبیه می‌شود. سرب با مشخصات فیزیکی خاص خود، قابلیت میرایی انرژی زلزله را به شکل چشمگیری افزایش داده و حداکثر امنیت را برای پل در برابر جابجایی‌های بزرگ لرزه‌ای فراهم می‌سازد.
مشخصات فنی مواد الاستومری و استانداردهای تولید
کیفیت ماده اولیه الاستومری، مهمترین عامل در طول عمر و عملکرد بالشتک است. بسپار لرستان از بهترین الاستومرهای موجود استفاده می‌کند:
نئوپرن (CR / Chloroprene):
لاستیک مصنوعی با پایداری شیمیایی بسیار بالا، مقاومت عالی در برابر روغن، اوزون (عامل تخریب در فضای باز) و آب شور. این نوع برای استفاده در آب و هوای سخت و محیط‌های صنعتی توصیه می‌شود.
لاستیک طبیعی (NR / Natural Rubber):
انعطاف‌پذیری و خاصیت ارتجاعی بسیار بالایی دارد و اغلب در مناطقی با دمای پایین مورد استفاده قرار می‌گیرد.
استانداردهای تضمین کیفیت:
محصولات ما کاملاً مطابق با الزامات سخت‌گیرانه بین‌المللی طراحی و تولید می‌شوند.
مزایای اقتصادی و عملکردی بالشتک‌های لاستیکی
- مقاومت در برابر آب و هوا: الاستومرها در برابر طیف گسترده‌ای از دماها (-۴۰ تا +۶۰ درجه سانتی‌گراد) و شرایط محیطی نامساعد مقاومت نشان می‌دهند.
- کاهش نویز و لرزش: عملکرد میرایی ذاتی لاستیک، باعث کاهش صدای ناشی از ترافیک و ارتعاشات می‌شود که پایداری سازه را بهبود می‌بخشد.
- نصب ساده و سریع: بالشتک‌های نئوپرن نیاز به ابزارها و فرآیندهای پیچیده نصب ندارند و به آسانی در محل تکیه‌گاه قرار می‌گیرند.
- صرفه‌جویی در هزینه نگهداری: حذف نیاز به روان‌کاری، تعویض قطعات و بازرسی‌های مکرر، هزینه‌های بلندمدت نگهداری پل را به حداقل می‌رساند.
بزرگترین سازه‌های جهان، از جمله پل‌ها، هرگز ثابت نیستند. آنها در نتیجه تغییرات شبانه‌روزی و فصلی دما، تحت تأثیر انبساط حرارتی و انقباض قرار می‌گیرند. اگر فضایی برای این حرکات تعبیه نشود، تنش‌های داخلی ایجاد شده منجر به تخریب زودرس تکیه‌گاه‌ها، عرشه و درزهای آب‌بندی می‌شوند.
